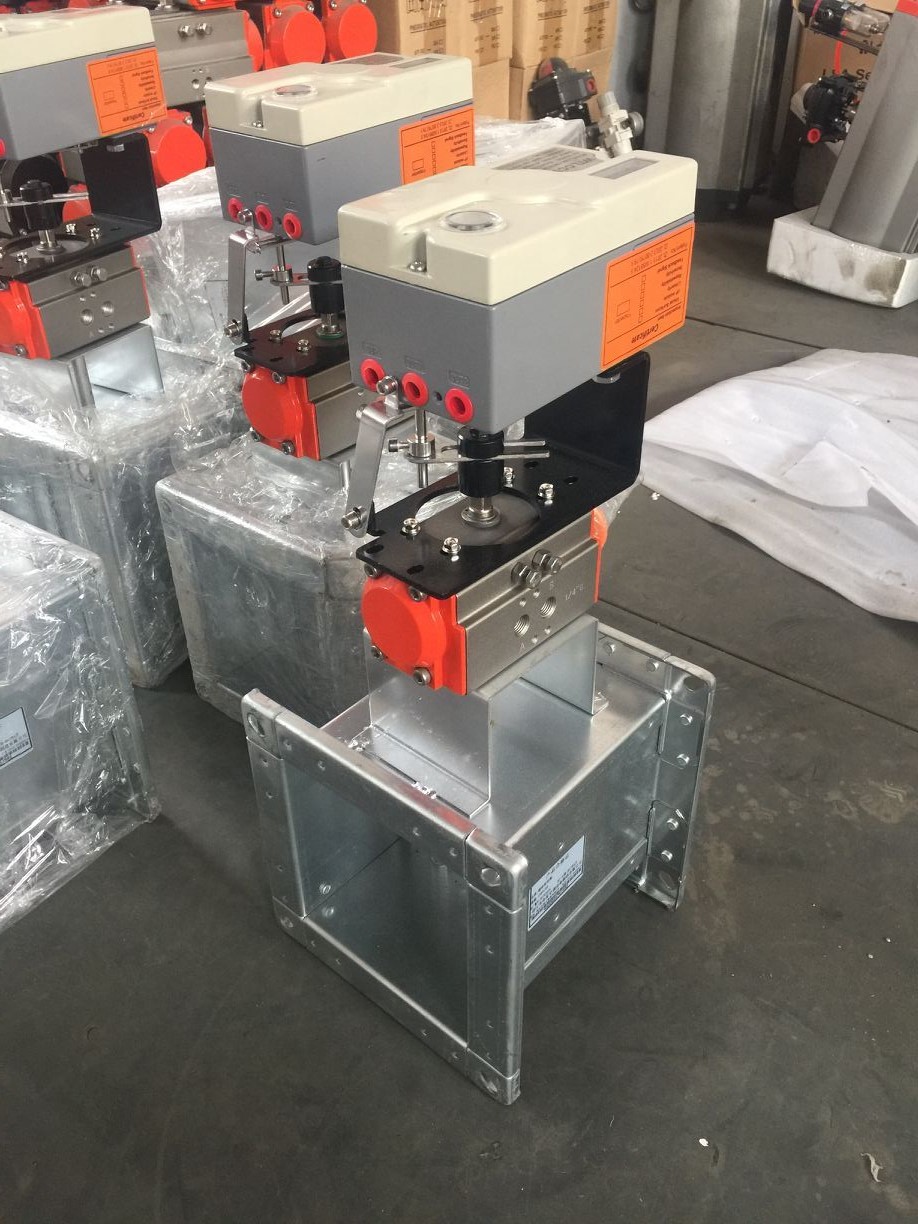

氣動風量調節閥 電動風量調節閥

使用說明書

氣動風量調節閥一般用在空調·通風系統管道中，通過電動機構改變輸入信號電壓來調節閥門角度的風量調節閥上，也可用新風與回風的混合調節。

基本參數

工作電壓：AC220V

輸出力矩：20N·m或8N·m(沒有特別說明統配8N·m

運行時間：24s或23s

行  程：0～95o

額定電流：≤0.1A

 安裝在自動風量調節閥上，電動打開、電動關閉閥門，輸出開啟、關閉信（無源信號）按下手動按鈕可調節閥門角度。

4、風閥安裝與調試

4.1本風閥可水平或垂直安裝與風管連接。

4.2用戶訂制風閥按圖2線路圖接線。（執行器接線蓋子有接線圖）

4.3用戶訂制風閥配5檔開關（0度、18度、36度、54度、72度、90度)需要再按圖3線路圖接風閥與開關的線路圖（開關合子的側邊有接線圖）。
