氣動硬密封對夾蝶閥

發布時間：2016年03月22日作者：admin 點擊次數：次

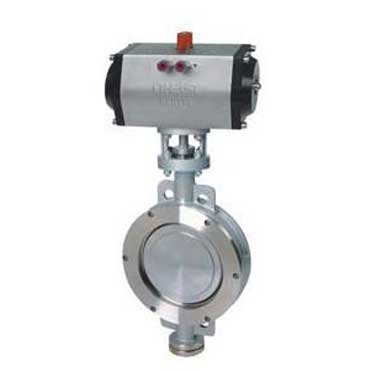

氣動不銹鋼硬密封蝶閥
◇簡述
    D673H-16系列氣動硬密封對夾蝶閥，閥體采用了三偏心金屬密封結構，精密的閥板密封面經拋光處理后與三維偏心密封面有機結合，具有耐高低溫、高壓、使用壽命長等特點。被廣泛運用于、冶金、化工、石油、可燃?xì)怏w、給排水等行業。
    ※　采用三偏心結構，閥板與閥座幾乎沒有摩擦
    ※　閥體密封面采用堆焊鉆基硬質合金，具有耐摩擦得特點
    ※　密封不受介質高、低溫的影響
    ※　四大系列連接方式可適用于所有的末端連接

標準與規范

設計與制造	結構長度	壓力 -溫度等級	配管法蘭	試驗與檢驗
GB12238 JB/T8527	GB12221	JB/T74、GB9131	JB/T74-90 GB9112-9131 HG20592-20596	GB/T13927

型號、材料及主要參數

配管法蘭	公稱壓力PN/MPa	法蘭密封面	產品型號
JB/T74 HG20592- 20596 GB9112- 9131	0.25	凸光滑面	D73H-2.5C	D73W-2.5P	D73W-2.5P8	D73W-2 5P3	D73W-2.5R	D73W-2.5Rs	D73W-2.5R3
	0.6		D73H-6C	D73W-6P	D73W-6P8	D73W-6P3	D73W-6R	D73W-6R8	D73W-6R3
	1.0		D73H-1OC	D73W-10P	D73W-10P8	D73W-10P3	D73W-10R	D73W-10Rs	D73W-10R3
	1.6		D73H-16C	D73W-16P	D73W-16P8	D73W-16P3	D73W-16R	D73W-16R8	D73W-16R3
	2.5		D73H-25	D73W-25P	D73W-25P8	D73W-25P3	D73W-25R	D73W-25R8	D73W-25R3
	4.0		D73H-40	D73W-40P	D73W-40P8	D73W-40P3	D73W-40R	D73W-40R8	D73W-40R3
主要零件材料	閥體		WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni 12Mo2Ti	CF8M	CF3M
	壓圈		WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
	蝶板		碳鋼面堆焊 Cr13	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG1Cr18Ni 12Mo2Ti	CF8M(316)	CF3M(316L)
	閥桿		2Cr13	1Cr18Ni9Ti	0Cr19Ni9	00Cr19Ni11	1Cr18Ni 12Mo2Ti	0Cr17Ni12Mo2	00Cr17Ni14Mo2
	閥座		1Cr18Ni9Ti	0Cr19Ni9	00Cr19Ni11	00Cr19Ni11	0Cr17 Ni12Mo2	00Cr17 Ni14Mo	00Cr17Ni14Mo2
適用工況	適用介質		水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		尿素等腐蝕性介質
蝸輪傳動蝶閥			在閥門類型代號D后加入“3”表示，示例：D373H-16C
氣動蝶閥			在閥門類型代號D后加入“6”，示例：D673H-25 氣壓0.4~0.6MPa
電動蝶閥			在閥門類型代號D后加“9”表示，示例：D973H-16C

主要尺寸及重量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸								重量
		L		D1	D2	Z-φd	H1	H		重量
		短	長	D1	D2	Z-φd	H1	D43	D343	D43	D343
O.25	40	33		100	80	4-14	76	198	248	35	67
	50	43		110	90	4-14	85	202	254	43	76
	65	46		130	110	4-14	95	222	278	52	98
	80	49	64	150	125	4-18	110	246	312	74	12
	100	56	64	170	145	4-18	122	270	330	102	168
	125	64	70	200	175	8-18	138	294	368	14	202
	150	70	76	225	200	8-18	158	326	404	178	249
	200	71	89	280	255	8-18	188	-	496	-	455
	250	76	114	335	310	12-18	224	-	558	-	589
	300	83	114	395	362	12-23	254	-	632	-	742
	350	92	127	445	412	12-23	288	-	672	-	96
	400	102	140	495	462	16-23	320	-	714	-	1273
	450	114	152	550	518	16-23	350	-	768	-	1664
	500	127	152	600	568	16-23	388	-	828	-	213
	600	154	178	705	670	20-25/26	440	-	952	-	287
	700	165	229	810	775	24-25/26	488	-	1000	-	412
	800	190	341	920	880	24-30	572	-	1078	-	549
	900	203	341	1020	980	24-30	628	-	1180	-	726
	1000	216	300	1120	1080	28-30	698	-	1272	-	921
	1200	254	360	1320	1280	32-30	810	-	1418	-	1127
	1400	381	390	1520	1480	36-30	940	-	1519	-	1388
	1600	457	440	1730	1690	40-30	1060	-	1629	-	1772
	1800	457	490	1970	1910	44-34	1090	-	1763	-	1984
	2000	508	540	2180	2110	48-34	1195	-	2094	-	2563
0.6	40	33		100	80	4-14	76	200	250	3.8	71
	50	43		110	90	4-14	85	208	260	4.8	81
	65	46		130	110	4-14	95	228	284	5.7	1O5
	80	49	64	150	125	4-18	119	256	322	8.1	147
	100	56	64	170	145	4-18	122	278	338	1.1	176
	125	64	70	200	175	8-18	138	298	372	15.2	214
	150	70	76	225	200	8-18	158	326	404	19.5	266
	200	71	89	280	255	8-18	188	-	496	-	475
	250	76	114	335	310	12-18	224	-	558	-	61
	300	83	114	395	362	12-23	254	-	632	-	76
	350	92	127	445	412	12-23	288	-	672	-	99
	400	102	140	495	462	16-23	320	-	714	-	131
	450	114	152	550	518	16-23	350	-	768	-	169
	500	127	152	600	568	16-23	388	-	828	-	2165
	600	154	178	705	670	20-25/26	440	-	952	-	2925
	700	165	229	810	775	24-25/26	488	-	1000	-	416
	800	190	241	920	880	24-30	572	-	1078	-	553
	900	203	241	1020	980	24-30	628	-	1180	-	7315
	1000	216	300	1120	1080	28-30	698	-	1272	-	931
	1200	254	360	1340	1295	32-34	810	-	1418	-	1132
	1400	381	390	1560	1510	36-34	940	-	1519	-	1395
	1600	457	440	1760	1710	40-34	1060	-	1629	-	1785
	1800	457	490	1970	1910	44-41	1150	-	1763	-	2015
	2000	508	540	2180	2110	48-48	1265	-	2094	-	2580

公稱壓力 PN(MPa)	公稱通徑 DN(am)	尺寸								重量 (kg)
		L		D1	D2	Z-φd	H1	H		重量 (kg)
		短	長	D1	D2	Z-φd	H1	D43	D343	D43	D343
1.O	40	33		110	85	4-18	76	200	250	4	75
	50	43		125	100	4-18	85	208	260	5	85
	65	46		145	120	4-18	95	228	284	6	11
	80	49	64	160	135	4-18	110	256	322	85	155
	100	56	64	180	155	8-18	122	278	338	115	185
	125	64	70	210	185	8-18	138	298	372	16	225
	150	70	76	240	21O	8-23	158	326	404	205	28
	200	71	89	295	265	8-23	188	-	496	-	50
	250	76	114	350	320	12-23	224	-	558	-	64
	300	83	114	400	368	12-23	254	-	632	-	80
	350	92	127	460	428	12-23	288	-	672	-	104
	400	102	140	515	482	12-25/26	320	-	714	-	138
	450	114	152	565	532	20-25/26	350	-	768	-	178
	500	127	152	620	585	20-25/26	388	-	828	-	228
	600	154	178	725	685	20-30	440	-	952	-	308
	700	165	229	840	800	24-30	488	-	1000	-	438
	800	190	241	950	905	24-34	572	-	1078	-	582
	900	203	241	1050	1005	28-34	628	-	1180	-	770
	100	216	300	1160	1115	28-34	698	-	1272	-	980
	1200	254	360	1380	1325	32-41	810	-	1418	-	1192
	1400	381	390	1590	1525	36-48	940	-	1519	-	1460
	1600	457	400	1820	1750	40-54	1060	-	1629	-	1850
	1800	457	490	2020	1950	44-54	1150	-	1763	-	2082
	2000	508	540	2230	2160	46-54	1265	-	2094	-	2661
	40	33		110	85	4-18	76	220	250	4.5	8
	50	43		125	100	4-18	85	208	260	5.5	9
	65	46		145	120	4-18	95	228	284	6.5	115
	80	49	64	160	135	8-18	110	256	322	9	16
	100	56	64	180	155	8-18	122	278	338	12	19
	125	64	70	210	185	8-18	138	298	372	17	235
	150	70	76	240	21O	8-23	158	326	404	21.5	295
	200	71	89	295	265	12-23	188	-	496	-	52
	250	76	114	355	320	12-25/26	224	-	558	-	66
	300	83	114	410	375	12-25/26	254	-	632	-	83
	350	92	127	470	435	16/25/26	288	-	672	-	108
1.6	400	102	140	525	485	16-30	320	-	714	-	142
	450	114	152	585	545	20-30	350	-	768	-	182
	500	127	152	650	608	20-34	388	-	828	-	234
	600	154	178	770	718	20-34/41	440	-	952	-	316
	700	165	229	840	788	24-36/41	488	-	1000	-	448
	800	190	241	950	898	24-41	572	-	1078	-	592
	900	203	241	1050	998	28-41	628	-	1180	-	784
	1OOO	216	300	1170	1110	28-42/48	698	-	1272	-	1000
	1200	254	360	1390	1325	32-48/54	810	-	1418	-	1212
	1400	381	390	1590	1525	36-48/54	940	-	1519	-	1483
	1600	457	440	1820	1750	40-58	1060	-	1629	-	1875

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸								重量 (kg)
		L		D1	D2	Z-φd	H1	H		重量 (kg)
		短	長	D1	D2	Z-φd	H1	D43	D343	D43	D343
2．5	40	33		110	85	4-18	76	200	250	5	85
	50	43		125	100	4-18	85	208	260	6	95
	65	46		145	120	8-18	95	228	294	7	12
	80	49	64	160	135	8-18	110	256	332	95	17
	100	56	64	190	160	8-23	130	285	364	13	20
	125	64	70	220	188	8-25/26	148	308	396	18	245
	150	70	76	250	218	8-25/26	165	336	430	225	305
	200	71	89	310	278	12-25/26	198	-	522	-	54
	250	76	114	370	332	12-30	234	-	574	-	68
	300	83	114	430	390	16-30	266	-	668	-	86
	350	92	127	490	448	16-34	302	-	708	-	112
	400	102	140	550	505	16-34/36	338	-	750	-	148
	450	114	152	600	555	20-34/36	365	-	804	-	190
	500	127	152	660	610	20-41/36	402	-	862	-	242
	600	154	178	770	718	20-41	448	-	1008	-	326
	700	165	229	875	815	24-48/42	498	-	1075	-	460
	800	190	241	990	930	24-48	580	-	1136	-	620
	900	203	241	1090	1025	28-54/48	640	-	1248	-	825
	1000	216	300	1210	1140	28-58	718	-	1340	-	1050
	1200	254	360	1420	1350	32-58	890	-	1519	-	1537
	1400	381	390	1640	1560	36-65	101O	-	1629	-	2319
4.0	40	33		110	85	4-18	96	198	248	5.6	91
	50	43		125	10	4-18	105	202	254	6.8	103
	65	46		145	120	8-18	115	222	288	7.5	124
	80	49	64	160	135	8-18	125	246	322	10.4	179
	100	56	64	190	160	8-23	140	280	355	14	21
	125	64	70	220	188	8-25/26	160	305	392	19.2	257
	150	70	76	250	218	8-25/26	176	336	428	24	32
	200	71	89	320	282	12-30	206	-	520	-	56
	250	76	144	385	345	12-34	240	-	580	-	71
	300	83	114	450	408	16-34	270	-	675	-	89
	350	92	127	510	465	16-34/36	310	-	728	-	116
	400	102	140	585	535	16-41	350	-	770	-	1525
	450	114	152	610	560	20-41	380	-	820	-	195
	500	127	152	670	612	20-48/42	420	-	880	-	248
	600	154	178	795	730	20-54/48	450	-	1030	-	334
	700	165	229	900	835	24-54/48	490	-	1100	-	470
	800	190	241	1030	960	24-58	610	-	1210	-	635

注：表中的產品型號為采JB/T74-90系列2(即原機標JB74-90-59)法蘭標準，如采HG20592-20596，GB9112-GB9131，JB/T74-90系列1法蘭標準(即等效采用德國DIN標準)，應在產品型號后加“G”，示例：D43H-25-G
